Termal & Mekanik

AquaMOF mekanik mimarisini güncel piyasa ürünleriyle karşılaştırır: SOURCE Hydropanel, Watergen GENNY, Genesis WaterCube ve Aquaria Hydropack fotoğrafları üzerinden hava yolu, sorbent/eşanjör, yoğuşturma, filtrasyon ve servis erişimini benchmark eder.

Girdi (Inputs)

  • SOURCE / Watergen / Genesis / Aquaria ürün fotoğrafları
  • Rakip kapasite ve enerji değerleri
  • MOF izoterm verisi (A02)
  • Pilot köy %RH-sıcaklık profili

Çıktı (Outputs)

  • Piyasa benchmark tablosu
  • Mekanik yapı karşılaştırması
  • AquaMOF revize kabin kararları
  • Verim eğrisi (L/gün vs RH)

Araç Seti

  • SolidWorks Flow
  • OpenFOAM
  • Fusion 360
  • Ansys Fluent

Başarı Kriteri (KPI)

  • 50 L/gün hedef @ %30 RH, 35 °C
  • Kompresörlü AWG’ye göre düşük güç mimarisi

Güncel Piyasa Ürünleriyle Mekanik Karşılaştırma

Bu bölüm, artık sadece akademik referans değil; piyasadaki gerçek cihaz fotoğrafları ve güncel üretici verileriyle AquaMOF mekanik mimarisini karşılaştırır. Amaç, KAYS dosyasında “var olan piyasa malından farkı”nı kabin, hava akışı, yoğuşturma, servis erişimi ve enerji mimarisi üzerinden açık göstermektir.

SOURCE Hydropanel ürün fotoğrafıSolar + higroskopik panel
Piyasa ürünü

SOURCE Hydropanel

2.5-3.5 L/gün/panel aralığı; panel ayak izi 8 ft x 4 ft

  • Güneş enerjili fanlar havayı higroskopik malzemeye taşır.
  • Solar ısı, tutulan buharı yoğunlaştırılacak akışa geri salar.
  • Ozonlama, mineralizasyon ve ev içi dispenser bağlantısı bulunur.

AquaMOF kararı: AquaMOF kabini bu panel mantığını alır; ancak servis çekmeceli MOF kartuşu, daha dar TR33 saha kasası ve değiştirilebilir fin-eşanjör modülü eklenir.

Ürün sitesine gitsource.co/pages/how-it-works

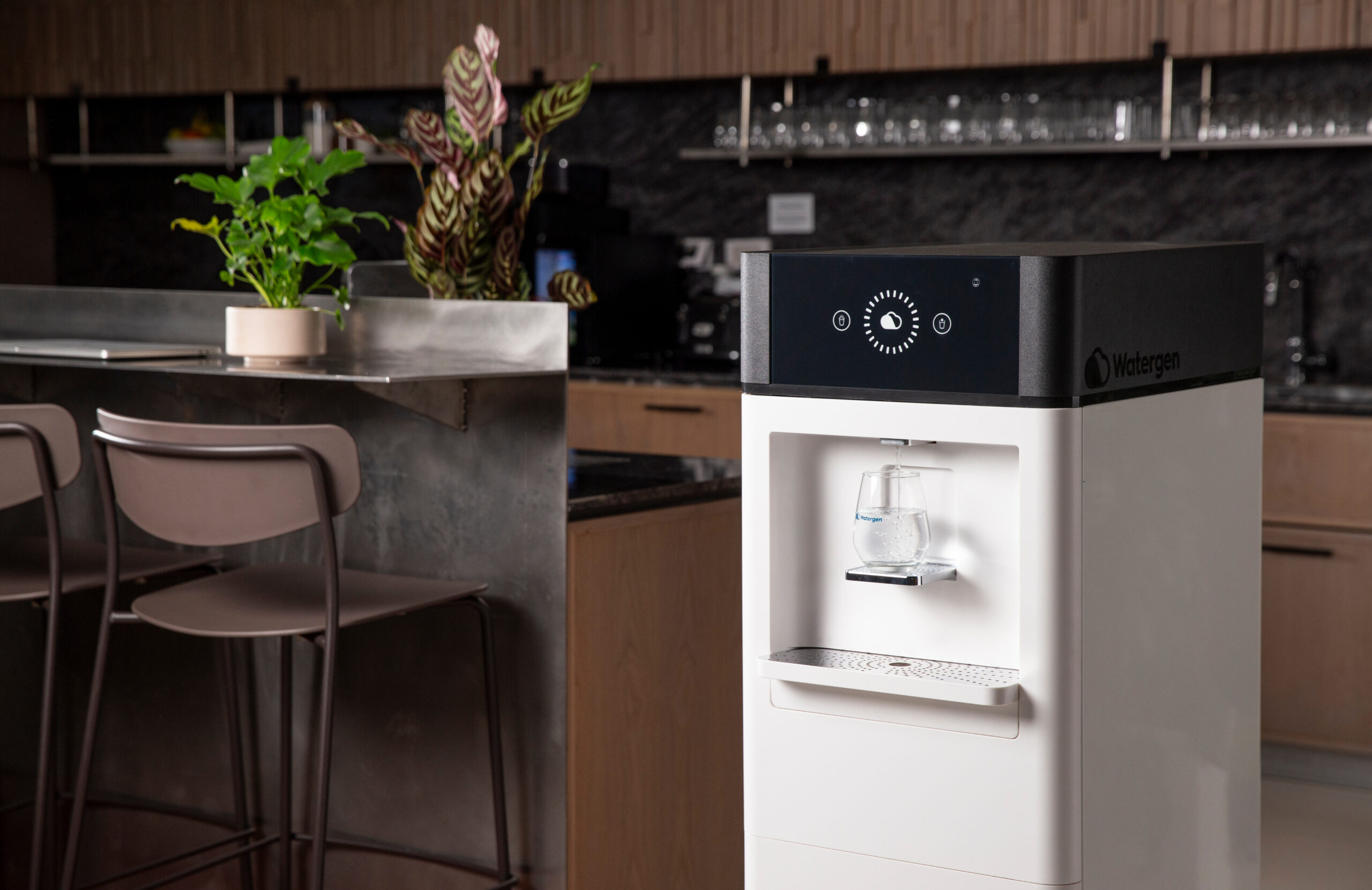

Watergen GENNY ürün fotoğrafıKompresörlü ofis AWG
Piyasa ürünü

Watergen GENNY

30 L/gün; 30% RH ve 18 °C üzeri; 400 Wh/L standart koşul

  • Blower + iki kademeli air filter ile iç ortam havası hazırlanır.
  • GENius ısı eşanjörü ve soğutma çevrimiyle nem yoğuşturulur.
  • Sediment, aktif karbon, NanoCeram, mineral dengeleme ve UV-C zinciri kullanılır.

AquaMOF kararı: AquaMOF, GENNY gibi kullanıcıya yakın dispenser kalitesi hedefler; kompresörlü çevrim yerine düşük sıcaklık MOF rejenerasyonu ve küçük Peltier destekli kondanser kullanır.

Ürün sitesine gitwatergen.com/product-page-genny

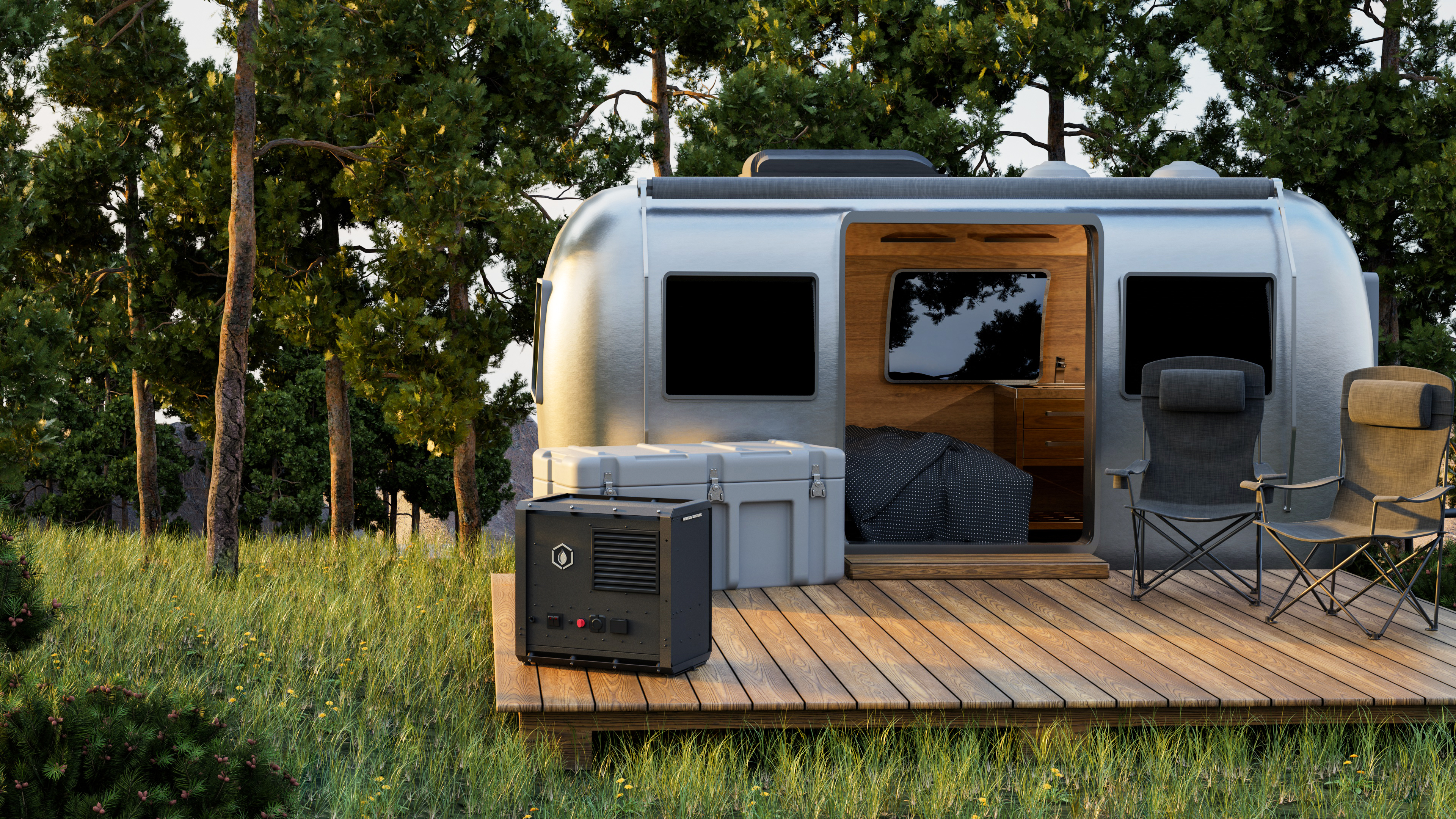

Genesis WaterCube 10 ürün fotoğrafıMobil kondenserli AWG
Piyasa ürünü

Genesis WaterCube 10

38+ L/gün; 600 W; 0.26 kWh/L; 22.7 L tank

  • Taşınabilir kasa içinde kondenzasyon, tank, filtreleme ve IoT izleme birleşir.
  • 120 V AC / 12 V DC çalışma, saha ve araç üstü kullanım için avantaj sağlar.
  • Yıllık filtre bakımı ve güvenilir tank/pompa erişimi öne çıkar.

AquaMOF kararı: AquaMOF, WaterCube kadar servis edilebilir olmalı; bu yüzden ön kapaktan kartuş, fan, UV-C ve tank erişimi tek bakım düzlemine alınır.

Ürün sitesine gitgenesissystems.com/products/watercube10
Aquaria Hydropack ürün fotoğrafıEv tipi yüksek debili AWG
Piyasa ürünü

Aquaria Hydropack

~132 gal/gün sınıfı; ürün ailesi 66-264 gal/gün; en iyi çalışma >30% RH

  • Dış ünite ölçeğinde büyük kondenser/ısı eşanjörü ve harici tank yaklaşımı kullanır.
  • Uygulama üzerinden nemli saatlere göre çalışma zamanlaması yapılır.
  • Kurulumda beton pad, tank, elektrik panosu ve drenaj planı belirleyicidir.

AquaMOF kararı: AquaMOF pilotu Hydropack ölçeğine çıkmayacak; ama saha kurulumu için aynı şekilde yükseltilmiş kaide, drenaj eğimi ve harici tank arayüzü gerekir.

Ürün sitesine gitaquaria.world/products
Karşılaştırma EkseniPiyasadaki Mekanik YapıAquaMOF Güncel Tasarım Kararı
Su yakalama prensibiPiyasa ürünlerinin çoğu doğrudan soğutma/kompresör çevrimi kullanıyor; SOURCE ise solar-desiccant panel yaklaşımında.AquaMOF düşük nem için MOF kartuş adsorpsiyonu + solar rejenerasyon + küçük destek kondanserini birleştirir.
Servis erişimiGENNY ve WaterCube filtre/tank servis erişimini öne çıkarıyor; Hydropack sahada kurulum ve tank planlaması istiyor.Ön kapaktan çıkan MOF kaseti, yıkanabilir ön filtre, UV-C tüpü ve fan modülü aynı bakım hattına alınır.
Enerji stratejisiKompresörlü cihazlar debi sağlar fakat şebeke gücü ve soğutucu çevrim bakımı ister.100 W solar + LiFePO4 ile fan/sensör ağırlıklı düşük güç profili korunur; Peltier yalnızca pik yoğuşturma desteğidir.
Kabin ve saha kurulumuSOURCE çatı/zemin paneli, WaterCube taşınabilir kutu, Aquaria dış ünite yaklaşımı kullanıyor.TR33 pilotu için eğimli absorber kapağı, toz filtreli hava girişi, gölgeli elektronik bölme ve donmaya karşı tahliye hattı eklenir.

Kaynak fotoğraflar ve teknik değerler üretici sayfalarından alınmıştır: SOURCE Hydropanel, Watergen GENNY, Genesis WaterCube 10 ve Aquaria Hydropack. Bu karşılaştırma A03 çıktısında “mevcut piyasa ürünü / AquaMOF farkı” olarak doğrudan kullanılabilir.
